Sie möchten einen neuen Badheizkörper an die Heizung anschließen? Dann ist die wichtigste Frage: Wo kommen bei Ihnen die Rohre aus der Wand oder dem Boden, und wie weit liegen sie auseinander? Davon hängt ab, welcher Heizkörper und welches Ventil passen. Hier erklären wir es Schritt für Schritt.
Die zwei Anschlussarten
| Anschluss | Wo sitzen die Anschlüsse? | Ventil |
|---|---|---|
| Mittelanschluss | unten in der Mitte, zwei Anschlüsse im Abstand von 50 mm | ein Multiblock mit Thermostatkopf |
| Seitenanschluss | unten links und rechts, außen am Heizkörper | zwei einzelne Heizkörperventile |
Mittelanschluss ist heute bei Badheizkörpern sehr verbreitet. Beide Rohre kommen dicht nebeneinander an, die Anschlüsse verschwinden fast unter dem Heizkörper. Das sieht aufgeräumt aus.
Seitenanschluss findet man oft bei älteren Installationen. Die Rohre liegen weiter auseinander, etwa so weit wie der Heizkörper breit ist.
Schritt 1: Ihre Rohre prüfen
- Abstand messen. Liegen die beiden Rohre 50 mm auseinander (von Mitte zu Mitte), haben Sie einen Mittelanschluss. Liegen sie weiter auseinander, einen Seitenanschluss.
- Richtung prüfen. Kommen die Rohre aus der Wand, brauchen Sie die Eckform. Kommen sie aus dem Boden, die Durchgangsform.
- Rohrart prüfen. Kunststoff- oder Verbundrohr mit 16 mm ist heute üblich. Bei Kupferrohr brauchen Sie passende Adapter aus dem Fachhandel.
- Heizungssystem prüfen. Die meisten Häuser haben eine Zweirohrheizung. Bei einer Einrohrheizung braucht der Heizkörper eine eigens dafür gebaute Armatur.
Schritt 2: Den passenden Heizkörper wählen
Bei uns sehen Sie die Anschlussart auf jeder Produktseite:
- Prestige, seitlich offen, mit Mittelanschluss, in Weiß, Anthrazit und Schwarz, ab 223,95 €.
- Vogue mit Mittel- und Seitenanschluss, also für beide Fälle, in Weiß, Anthrazit und Schwarz, ab 223,95 €.
- Impulse, seitlich offen, mit Mittelanschluss, in Weiß, Anthrazit und Schwarz, ab 213,95 €.
Auch unsere Flachheizkörper VENUE und MILANO haben den Mittelanschluss mit 50 mm.
Alle Badheizkörper für Warmwasser
Schritt 3: Das richtige Ventil

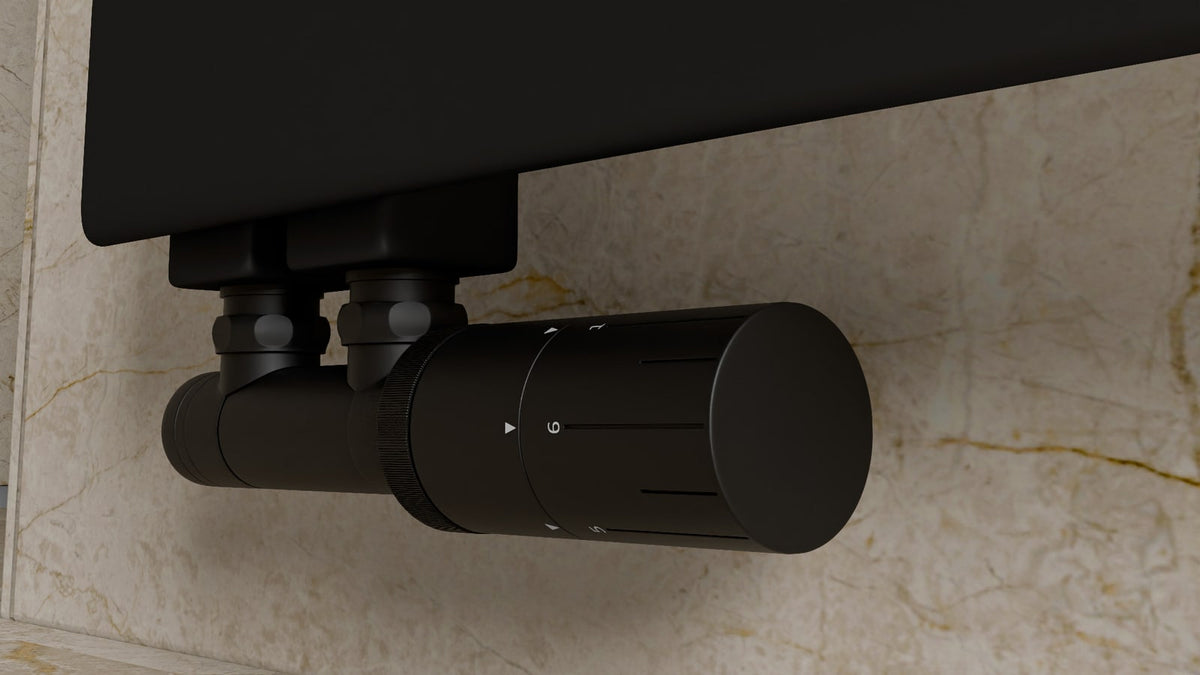

Für den Mittelanschluss ist der Multiblock die einfachste Lösung: Ventil und Thermostatkopf in einem Set.
- passt an Heizkörper mit 50 mm Mittelanschluss und ½ Zoll Gewinde
- um 180 Grad schwenkbar, deshalb für Rohre aus der Wand und aus dem Boden
- für 16 mm Kunststoff- oder Verbundrohr
- Thermostatkopf mit Frostschutz und Nullstellung, regelt 6 bis 28 °C
- hydraulischer Abgleich direkt am Ventil
- in Weiß, Anthrazit und Schwarz, passend zum Heizkörper
- auch für Wärmepumpen geeignet
Tipp: Bei vielen unserer Badheizkörper können Sie die Anschlussgarnitur mit Thermostat gleich in Ihrer Farbe mitbestellen.
Vorlauf und Rücklauf: Welche Seite?
Vorlauf und Rücklauf können Sie frei wählen. Wichtig ist nur, dass der Thermostatkopf auf der Seite sitzt, an der der Vorlauf ankommt. So steht es auch in der Montageanleitung.
Selbst montieren oder Fachbetrieb?
Die Wandmontage des Heizkörpers schaffen handwerklich Geübte mit dem beiliegenden Montageset selbst. Für den Anschluss an die Heizung wird aber in die Anlage eingegriffen: Das übernimmt am besten Ihr Fachbetrieb. Er füllt die Anlage danach auch wieder auf und entlüftet sie.
Mehr dazu: Badheizkörper entlüften in 6 Schritten
Häufige Fragen
Kann ich einen Heizkörper mit Mittelanschluss an einen Seitenanschluss anschließen?
Nur mit Umbau der Rohre. Einfacher ist ein Heizkörper, der beide Anschlussarten hat, wie unser Vogue.
Ist der Multiblock beim Heizkörper dabei?
Nur wenn Sie die Option „Anschlussgarnitur inkl. Thermostat“ wählen. Sonst bestellen Sie ihn einzeln dazu.
Passt der Multiblock an Kupferrohr?
Nicht direkt. Dafür brauchen Sie passende Adapter oder Klemmringverschraubungen aus dem Fachhandel.
Der Anschluss tropft. Was tun?
Meist sitzt eine Verschraubung nicht fest genug. Lassen Sie die Verschraubungen von Ihrem Fachbetrieb prüfen und nachziehen.
